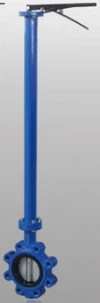

Fiðrildaventill með framlengingarstöng er tegund loki sem almennt er notaður í iðnaði til að stjórna flæði vökva í leiðslum. Hér eru nokkrir lykileiginleikar og upplýsingar um þessa tegund af lokum:
Lokahönnun: Fiðrildaventill af loki er með disk eða plötu sem snýst um miðás til að stjórna flæði vökva. Skífan er tengdur við stöng og þegar stönginni er snúið, blokkar skífan annaðhvort eða leyfir flæði vökva.
Luggar: Hönnun töfra vísar til tilvistar töfra eða útskota á ventilhlutanum. Þessar tafar eru venjulega staðsettar á ytri brúnum lokans og þjóna sem festingarpunktar. Þeir gera kleift að setja lokann á milli tveggja flansa með boltum eða pinnum.
Framlengingarstöngull: Framlengingarstöngull er valfrjáls eiginleiki sem veitir ventilstilknum viðbótarlengd. Það gerir stjórnandanum kleift að ná til og stjórna lokanum í forritum þar sem lokinn er settur upp á djúpum, grafnum eða erfitt að ná til. Framlengingarstöngin skagar út frá toppi lokans og veitir aðgang fyrir handvirka eða sjálfvirka notkun.
Efni: Efnin sem notuð eru fyrir ventilhús, disk, stöng og framlengingarstöng geta verið mismunandi eftir sérstökum umsóknarkröfum. Algeng efni eru steypujárn, sveigjanlegt járn, ryðfrítt stál og ýmis málmblöndur, valin fyrir endingu þeirra og tæringarþol.
Notkun: Fiðrildalokar með framlengingarstönglum eru almennt notaðir í margs konar atvinnugreinum, þar á meðal olíu og gasi, vatnsmeðferð, efnavinnslu, orkuframleiðslu og loftræstikerfi (hitun, loftræstingu og loftræstingu). Þau henta bæði fyrir kveikt/slökkt og inngjöf.
Kostir: Fiðrildalokar af gerðinni eru þekktir fyrir þétta hönnun, auðvelda uppsetningu og lágan kostnað miðað við aðrar ventlagerðir. Framlengingarstöngin eykur enn frekar fjölhæfni þeirra með því að leyfa fjarstýringu og stjórn í krefjandi umhverfi.
Það er mikilvægt að hafa í huga að sérstakar upplýsingar, svo sem stærð, þrýstingsmat, hitastig og aðrar tækniforskriftir, eru mismunandi eftir tilteknu ventlagerð og framleiðanda.
Vörulýsing
Standard:
| Hönnun | API 609\BS5155\EN593\GB/T12238\DIN3354 |
| Augliti til auglitis | API609\ DIN3202 K1\BS5155\EN558\ISO5752\ASME B16.10 |
| Flansenda | ASME B16.1 CLASS 125\ASME B16.5 CLASS 150\ASME B16.47\BS EN 1092 PN6/PN10/PN16\JIS B 2220 5K/10K/16K\BS 10 Tafla D/Tafla E |
| Toppflans | ISO5211 (Samkvæmt þörfum viðskiptavinarins) |
| Skoðun | API598\EN12266-1 |
Efni:
| LÍKAMI | CI, DI, WCB, WCC, LCB, LCC, CF8, CF8M, CF3, CF3M, C95400, C95800, SAF2205, SAF2507, F51, 1,4529^^ |
| DISKUR | CF8, 304, CF3, 304L CF8M, 316, CF3M, 316L, SAF2205, SAF2507, F51, 1.4529, C95400, C95500, C95800, MONEL^. |
| SÆTI | BUNA-N, NBR, EPDM, HYPALON, NEOPRENE, VITON, FKM, PTFE, RPTFE, TEFLON, NATURAL RUBBER^^ |
| STILKUR | F410, F420, F430, F431, F304, F316, MONEL 400, MONEL K500^^ |
