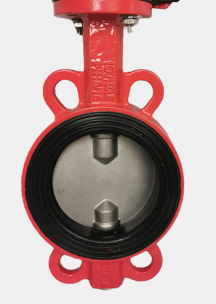

Tvöfaldur-stilka Wafer Butterfly ValveAluminium handfang
Lokaskaftið og diskurinn á þessari tegund af tvístöngum fiðrildaventili var hannaður af pinnalausum sem gerir áreiðanlegri þéttingargetu. Einnig notar þessi tegund af tvöföldum stöngum fiðrildaventilli pinnalausa uppbyggingu til að bæta kraftstyrkinn á áhrifaríkan hátt.
Tvöfaldur fiðrildaventill er hægt að taka í sundur og viðhalda auðveldlega vegna einfaldrar uppbyggingar og hægt að setja hann hvar sem er í leiðslum, einnig er þessi gerð fiðrildaventill vinsæll fyrir staðbundna dreifingaraðila.
Wafer Concentric Butterfly Vaive þýðir að stilkurinn fer í gegnum miðlínu skífunnar sem er í miðju skífunnar.
pípuhola og sætið er innra þvermál jaðar ventilhússins.
Þessi núll-offset loki hönnun er einnig kölluð fjaðrandi sitjandi fiðrilda loki vegna þess að það treystir á sveigjanleika sætisgúmmísins til að innsigla flæðið á skilvirkan hátt þegar það er lokað.
Í þessari tegund lokar kemst diskurinn fyrst í snertingu við sætið í um það bil 85 gráður við 90 gráðu snúning. Sammiðja fiðrildalokar eru almennt notaðir fyrir lágþrýstingssvið.
Fiðrildaventill í oblátu-stíl er hagkvæmasta útgáfan og hann er festur á milli tveggja rörflansa. Pípaflansarnir eru tengdir í gegnum langa bolta sem fara yfir allan ventlahlutann og þéttinguna á milli ventils og rörflansa.
Þessi tegund af tengingum er hönnuð til að þétta gegn tvíátta mismunaþrýstingi og koma í veg fyrir bakflæði í kerfum sem eru hönnuð fyrir alhliða flæði.
Umsókn
Sammiðja fiðrildaventill er notaður í vatns- og skólphreinsistöðvum, eldvarnarkerfum og gasveitu.
Vatnsmeðferð Vatnsdreifing
Dælubúnaður Vatnsflutningur Loftræstikerfi
Loftræstikerfi Hreint skólpsíuuppsetningar
Dæluuppsetningar Himnuuppsetningar
Brunavarnir (inni/úti) Jarðgas og logagas
