Kynning:
Bevel gear flansed globe loki er þvingaður þéttiloki, þannig að þegar lokinn er lokaður verður að beita þrýstingi á diskinn til að þvinga þéttingaryfirborðið að leki ekki. Þegar miðillinn fyrir neðan lokann inn í lokunarhlutann, er aðgerðakrafturinn til að sigrast á viðnáminu, núning stöngarinnar og pakkningakraftsins og þrýstingurinn sem myndast af þrýstingi miðilsins, krafturinn við lokun lokans en krafturinn frá opnaðu lokann, þannig að þvermál stilksins sé stórt, annars verður stilkur beygja kenna. Flæðisstefna hnattlokans skal vera ofan-niður.
Umsókn:
Bevel gír flansed globe loki er hentugur fyrir jarðolíu, efna, lyfjafyrirtæki, efna áburður, stóriðju og önnur vinnuskilyrði leiðslunnar, skera af eða setja í gegnum leiðslumiðilinn.
Lýsing:
Eiginleikar Vöru:
1. Einföld uppbygging, þægileg framleiðsla og viðhald.
2. Lítið vinnuslag og stuttur opnunar- og lokunartími.
3. góð þétting, lítill núningur milli þéttiflata, langur endingartími.
Tæknilýsing:
Stærð ventils: | 10"-24" |
Þrýstiflokkur: | 125LB-600LB (PN16-PN100) |
Efni: | Sveigjanlegt járn ASTM A536, kolefnisstál A216 WCB, ryðfríu stáli A351 CF8/CF8M, koparblendi B148-95400/95800 |
Hönnun og framleiðslustaðlar: | API 600, ANSI B16.34, E101, BS1873, GB/T12235 |
Augliti til auglitis staðlar: | ANSI B16, 10, E101, GB/T12221 |
Staðlar fyrir flansvídd: | ANSI B16.50, ANSI B16.25, JB/T79 |
Þrýstiprófunarstaðlar: | API 598, JB/T9092 |
Gæða-/vöruvottorð: | CE, ACS, WRAS, TS... |
Valmöguleikar fyrir ventla | ormabúnaður starfræktur |
Tegundir vinnslutenginga | Flans, suðugerð |
Gildandi miðill | Ferskvatn, skólp, sjór, loft, gufa, matur, lyf, alls kyns olía, sýra, basa osfrv |

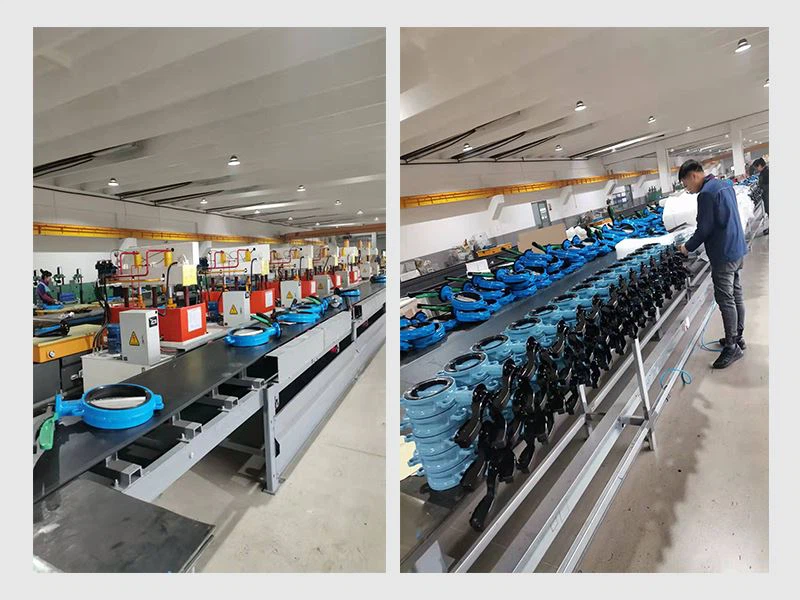

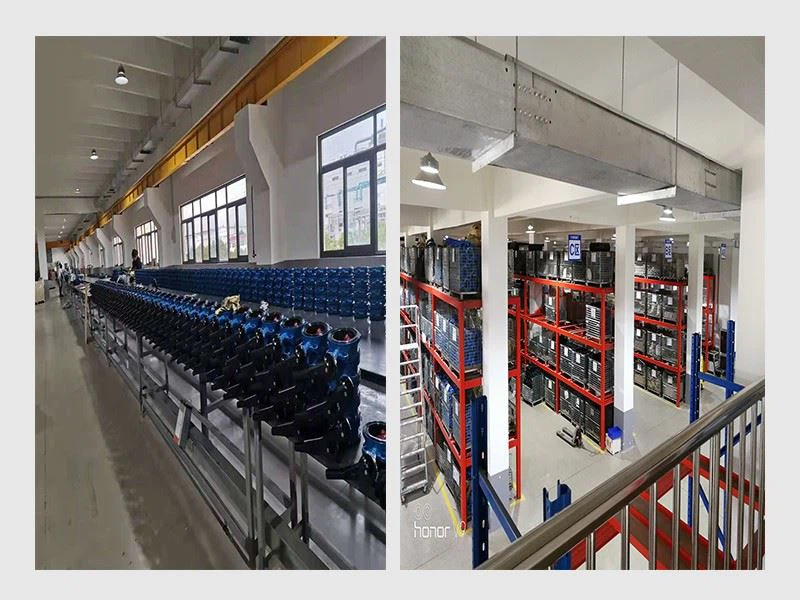

Pökkunarverkstæði

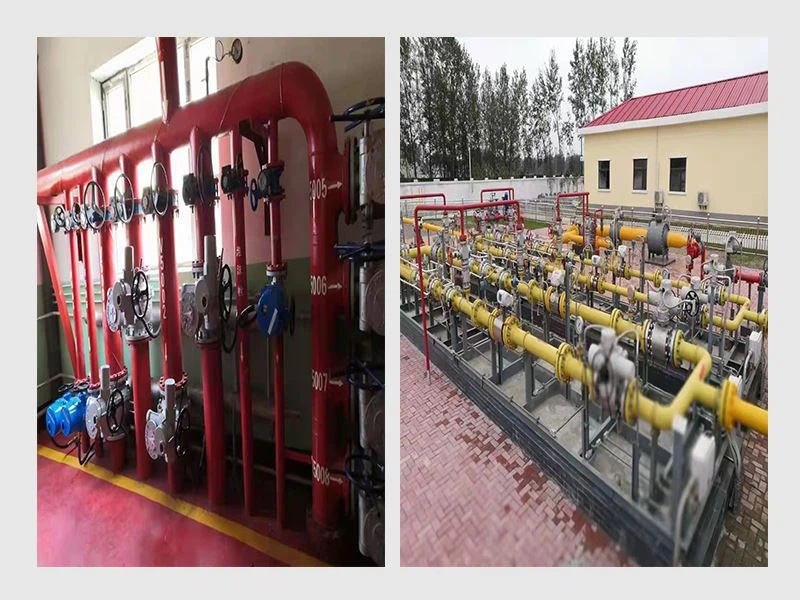

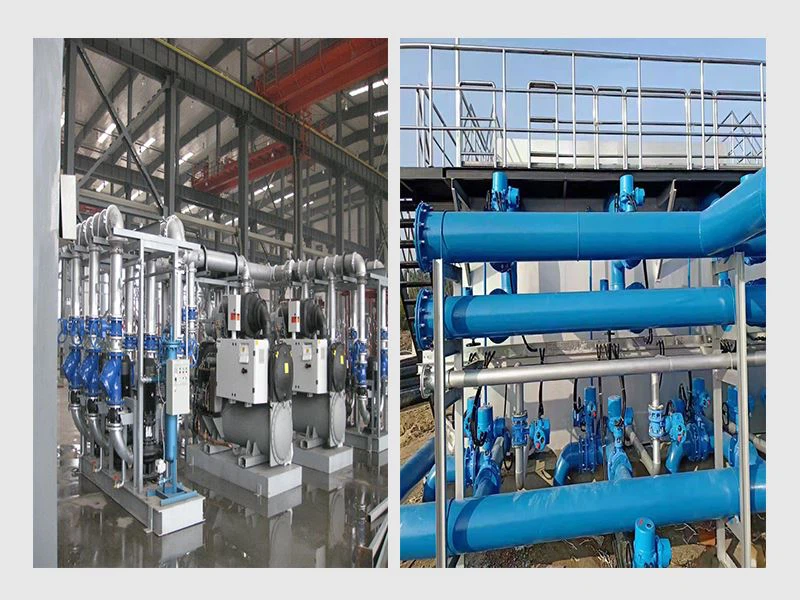

UMSÓKN

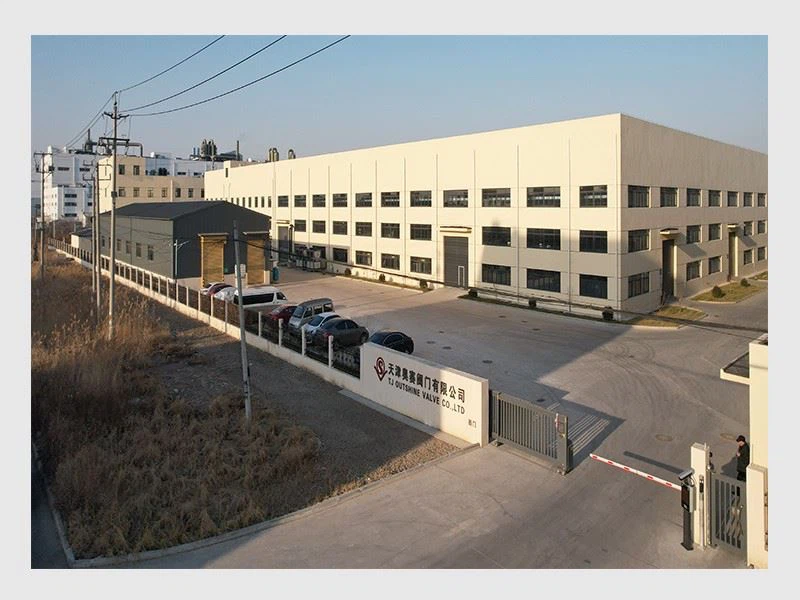

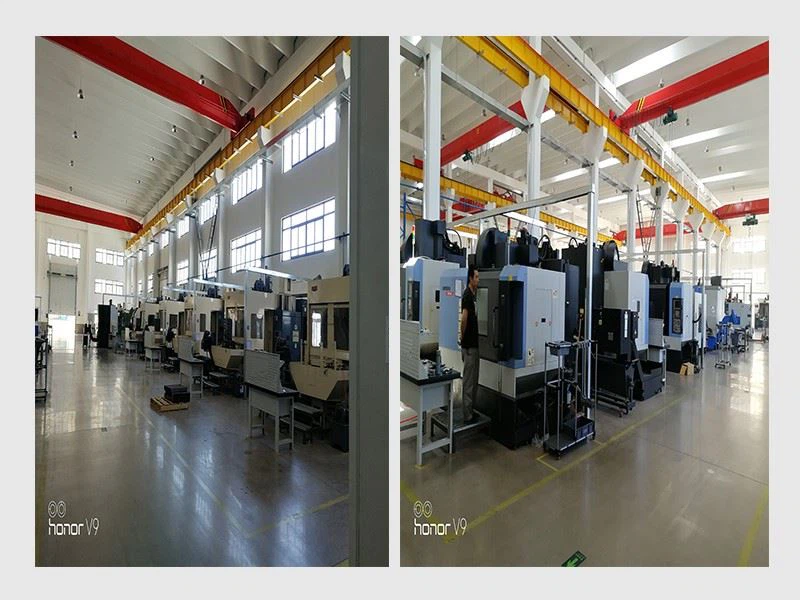

VERKSMIÐJAN
